1. Tujuan
[Kembali]
a. Mampu memahami aplikasi sensor vibration, yaitu pendeteksi gempa bumi.
b. Mampu memahami cara kerja rangkaian pendeteksi gempa bumi. menggunakan sensor vibration.
c. Mampu membuat simulasi dari rangkaian sensorpendeteksi gempa bumi. menggunakan sensor vibration.
2. Alat dan Bahan
[Kembali]
a. Alat
1. Power Supply
Power supply atau catu daya adalah alat listrik yang menyuplai tenaga listrik ke suatu beban listrik.
Voltmeter adalah perangkat elektronik yang berfungsi untuk mengukur tegangan dalam rangkaian listrik. Voltmeter dalam rangkaian dipasang secara paralel pada dua buah titik yang diukur.
b. Bahan
1. Resistor
Spesifikasi resistor yang digunakan: Resistor 10 kΩ dan 50 kΩ.
2. Sensor Vibration SW-420
3. IC Op-Amp
Spesifikasi:
Grafik Respon:
4. Relay 12V
Konfigurasi Pin:
5. Buzzer
Spesifikasi:
6. Dioda
Spesifikasi:
Konfigurasi Pin:
Grafik Respon:
3. Dasar Teori
[Kembali]
1. Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan dilambangkan dengan huruf R. Satuan Hambatan atau Resistansi Resistor adalah Ohm (Ω).
Tabel Warna Resistor
Cara menghitung nilai resistansi resitor
a. Gelang 4 Warna
2. Sensor Vibration SW-420
Sensor Vibration adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah ke dalam sinyal listrik. Cara kerja sensor ini dengan menggunakan satu buah pelampung logam yang akan bergetar di tabung yang berisi 2 elektroda ketika sensor menerima getaran. Terdapat 2 output digital (0 dan 1) dan analog output.
Karakteristik Sensor Vibrasi SW420
- Tegangan operasi 3,3 V hinggan 5V DC
- LED menunjukkan keluaran dan daya
- Desain berbasis LM393
- Mudah digunakan dengan mikrokontroler atau IC digital/analog normal
- Dengan lubang baut untuk memudahkan pemasangan
- Tegangan operasi 3,3 V hinggan 5V DC
- LED menunjukkan keluaran dan daya
- Desain berbasis LM393
- Mudah digunakan dengan mikrokontroler atau IC digital/analog normal
- Dengan lubang baut untuk memudahkan pemasangan
3. IC Op-Amp
Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.
a. Buffer
Buffer bergungsi sebagai stabiliser sinyal.
b. Amplifier
- Amplifier Inverting
Penguatan Tegangan:
- Ampilifier Non Inverting
Penguatan Tegangan:
c. Komparator
- Non-Inverting Komparator
Pada Non-Inverting Comparator, tegangan input dipasang pada saluran non-inverting (+) dan tegangan referensi pada saluran inverting (-). Pada rangkaian Non-Inverting Comparator, jika Vin lebih besar dari Vref, maka tegangan output adalah +Vsat (mendekati tegangan +VCC). Jika Vin lebih kecil dari Vref, maka tegangan output adalah -Vsat (mendekati tegangan -VEE).
- Inverting Komparator
Pada Inverting Comparator tegangan input (Vin) dihubungkan pada saluran inverting (-) dan tegangan referensi (Vref) pada saluran non-inverting (+). Tegangan referensi dapat menggunakan sumber catu daya tegangan konstan atau rangkaian pembagi tegangan. Pada saat Vin lebih kecil dari Vref, tegangan output Vo adalah +Vsat (≈ +VCC). jika Vin lebih besar dari Vref, maka tegangan output adalah -Vsat (≈ +VEE).
4. Relay
Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.
Simbol relay:
5. Buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.
6. Dioda
Dioda adalah komponen komponen elektronika yang terbuat dari bahan semikonduktor biasanya dari bahan silikon atau germanium. Karakteristik setiap jenisnya tentu berbeda beda. Ada diode yang menyearahkan arus bias, ada diode yang memancarkan cahaya, dan ada pula diode yang menerima cahaya.
4. Percobaan
[Kembali]
a. Prosedur Percobaan
- Sediakan alat dan bahan yang akan digunakan.
- Rangkailah komponen-komponen seperti rangkaian di bawah pada aplikasi proteus.
- Hubungkan semua komponen dan atur nilai masing-masing komponen sesuai kebutuhan.
- Jalankan simulasi rangkaian .
- Jika ada getaran yang terdeteksi, maka sensor vibration akan on dan tegangan pada relay akan cukup untuk menghidupkan buzzer.

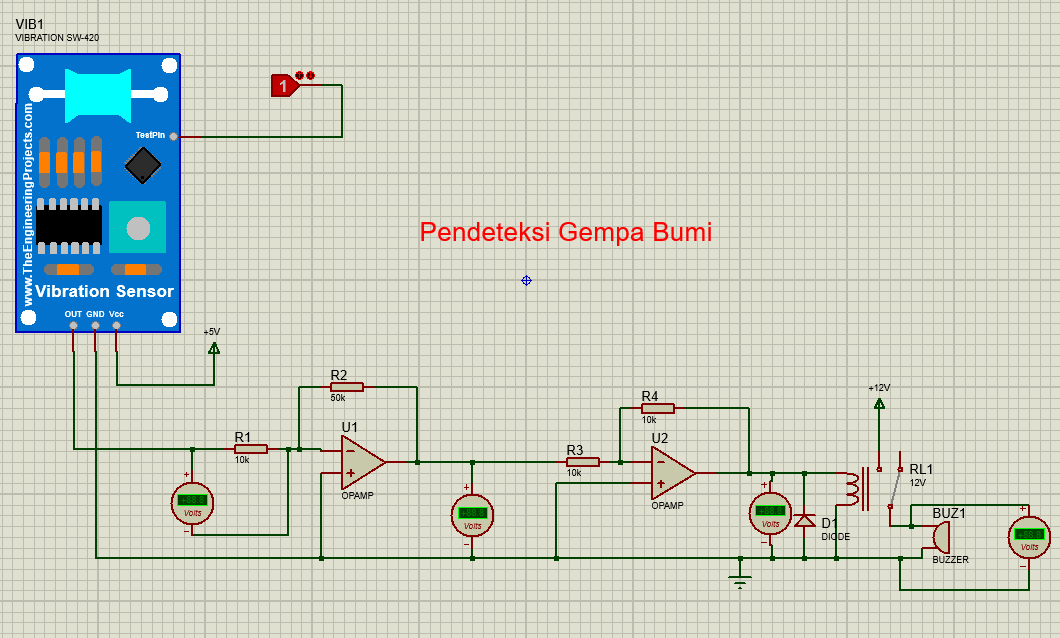

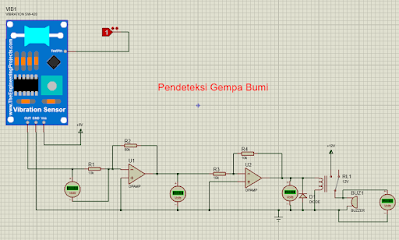

b. Rangkaian
c. Prinsip Kerja
Pada saat simulasi dijalankan, awal mula sensor vibration tidak mendeteksi adanya getaran (logicstate bernilai 0) sehingga arus tidak mengalir pada rangkaian dan buzzer off. Sebaliknya, jika sensor vibration mendeteksi adanya getaran maka arus akan mengalir dari sensor kemudian menuju pada rangkaian amplifier inverting dan tegangan diperkuat sebesar 5 kali, kemudian arus akan mengalir pada relay. Jika tegangan pada relay mencapai 12 V, maka buzzer akan on. Terakhir, arus akan mengalir ke ground untuk menetralkannya.
d. Video
e. Link Download
Download HTMLDownload File Proteus
Download Video Simulasi
