- Memahami prinsip kerja PWM pada mikrokontroler
- Memahami prinsip kerja ADC pada mikrokontroler
- Menggunakan PWM dan ADC pada Arduino
A. Alat
1. Power Supply
B. Bahan
1. Potensiometer
a) Komponen Input
1. LM 35
b) Komponen Output
1. LCD
2. Motor DC
c) Komponen Lainnya
1. Mikrokontroler
2. Driver Motor
A. Potensiometer
Potensiometer
(POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur
sesuai dengan kebutuhan rangkaian elektronika ataupun kebutuhan
pemakainya. Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif
yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan
terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang
dipergunakan untuk menentukan pergerakan pada jalur elemen resistif
(Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang
mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.
Simbol dan bentuk
Potensiometer dapat dilihat pada gambar 9 berikut.
Gambar 9. Bentuk dan Simbol Potensiometer
Jenis Potensiometer:
1. Potensiometer
Slider
Potensiometer geser, atau pot geser,
dirancang untuk mengubah nilai resistansi kontaknya dengan gerakan linier dan
dengan demikian terdapat hubungan linier antara posisi kontak penggeser dan
resistansi output.
Gambar 10. Potensiometer Geser
2. Potensiometer
Rotary
Potensiometer putar (tipe yang paling
umum) memvariasikan nilai resistifnya sebagai hasil dari pergerakan sudut.
Memutar kenop atau dial yang terpasang pada poros menyebabkan penyeka internal
menyapu sekitar elemen resistif melengkung. Penggunaan potensiometer putar yang
paling umum adalah pot kontrol volume.
3. Potensiometer
Trimmer
Potensiometer preset atau trimmer adalah potensiometer tipe "set-and-forget" kecil yang memungkinkan penyesuaian yang sangat halus atau sesekali mudah dilakukan ke rangkaian, (misalnya untuk kalibrasi). Potensiometer preset putar satu putaran adalah versi mini dari variabel resistor standar yang dirancang untuk dipasang langsung pada papan rangkaian tercetak dan disesuaikan dengan menggunakan obeng berbilah kecil atau alat plastik serupa.
B. Komponen Input
a) LM 35
Sensor
suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi
untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran
elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang
berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan
besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature
menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35
membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam
beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan
yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92 seperti
terlihat pada gambar dibawah.
Gambar 13. LM 35
Dari gambar diatas dapat diketahui bahwa sensor
suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply
tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk
perubahan tegangan DC pada Vout dan pin untuk Ground.
Karakteristik Sensor suhu IC LM35 adalah :
- Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
- Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
- Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
- Bekerja pada tegangan 4 sampai 30 volt.
- Memiliki arus rendah yaitu kurang dari 60 µA.
- Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
- Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
- Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.
- Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut:
Vout
LM35 = Temperature º x 10 mV
C. Komponen Output
a) LCD
Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untukmenampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar. Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter). Struktur LCD dapat dilihat pada gambar berikut.
Gambar 14. Struktur LCD
Keterangan:
- Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.
- Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).
- Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).
- Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).
- Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.
- Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.
Sebuah citra dibentuk dengan mengombinasikan
kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada
umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri
sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan
menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang
sudah tersedia.
Module circuit dari LCD dan kaki-kakinya
dapat dilihat melalui gambar berikut.
Gambar 16.
Kaki-kaki yang Terdapat pada LCD

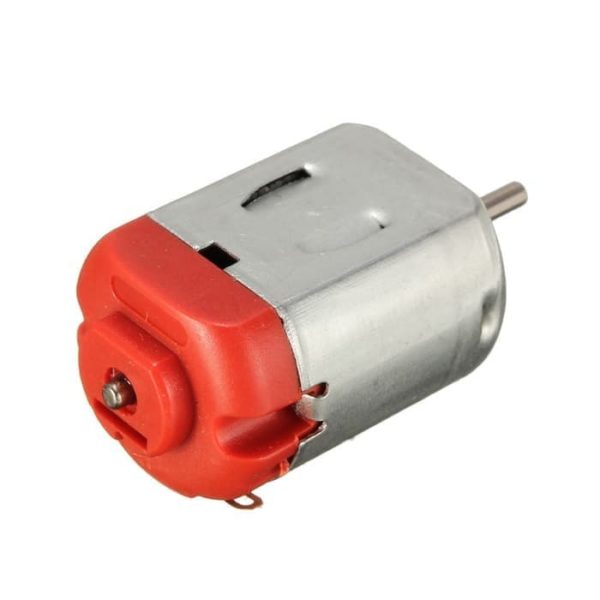

b) Motor DC
Motor DC adalah motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct- unidirectional. Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC, terdapat jangkar dengan satu atau lebih keumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator).
Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran arus diletakkan dalam medan magnet, maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal di antara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan persamaan berikut:
Simbol Motor DC
Gambar 18. Simbol Motor DC
Motor DC tersusun dari dua bagian yaitu bagian diam (stator) dan bagian
bergerak (rotor). Stator motor arus searah adalah badan motor atau kutub magnet (sikat-sikat), sedangkan yang termasuk rotor adalah jangkar lilitannya. Pada motor,
kawat penghantar listrik yang bergerak tersebut pada
dasarnya merupakan lilitan yang berbentuk persegi panjang yang disebut
kumparan.
Prinsip Kerja Motor DC
Gambar 19. Prinsip Kerja Motor DC
Kumparan ABCD terletak dalam medan magnet serba sama dengan
kedudukan sisi aktif AD dan CB yang terletak tepat lurus arah fluks magnet. Sedangkan sisi AB
dan DC ditahan pada bagian tengahnya, sehingga apabila sisi AD dan CB berputar karena adanya gaya lorentz, maka
kumparan ABCD akan
berputar.
Hasil perkalian gaya
dengan jarak pada suatu titik tertentu disebut momen, sisi aktif AD
dan CB akan berputar pada
porosnya karena
pengaruh momen putar (T). Setiap sisi kumparan aktif AD dan CB pada gambar diatas akan mengalami momen putar sebesar :
T = F.r
Pada daerah dibawah kutub-kutub magnet besarnya momen putar tetap
karena besarnya gaya lorentz. Hal ini berarti bahwa kedudukan garis netral sisi sisi kumparan akan berhenti berputar. Supaya motor
dapat berputar terus dengan baik, maka perlu ditambah jumlah kumparan yang digunakan. Kumparan-
kumparan harus diletakkan sedemikian rupa sehingga momen putar yang
dialami setiap sisi kumparan akan saling membantu dan menghasilkan putaran yang baik.
Dengan pertimbangan teknis, maka kumparan-kumparan yang
berputar tersebut dililitkan pada suatu alat yang disebut jangkar, sehingga lilitan kumparan itupun disebut lilitan jangkar. Struktur Motor DC dapat dilihat pada gambar berikut
ini.
Gambar 20. Struktur Motor DC
C. Komponen Lainnya

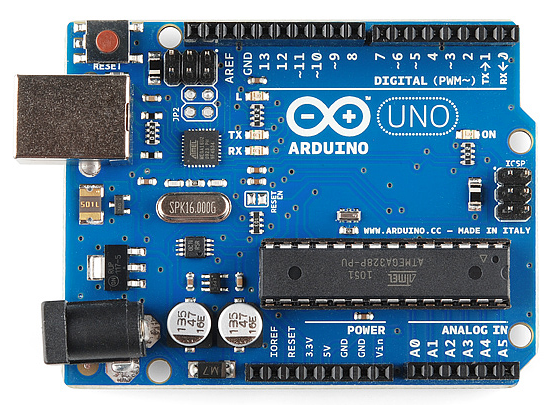

a) Arduino Uno
Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.
Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut:
BAGIAN-BAGIAN ARDUINO UNO
Power USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
Power Jack
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.
Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika (0 atau 1). Pin berlabel " ~ " adalah pin-pin PWM (Pulse Width Modulation) yang dapat digunakan untuk menghasilkan PWM.
Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.
Bagian - Bagian Pendukung:
RAM
RAM (Random Access Memory) adalah tempat
penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang
tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara
umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic
Random Acces Memory).
ROM
ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.
Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO
Adapun block diagram mikrokontroler ATMega
328P dapat dilihat pada gambar berikut:
Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.
b) Driver Motor L293D
IC L293D adalah IC yang didesain khusus sebagai driver motor DC dan dapat dikendalikan dengan rangkaian TTL maupun mikrokontroler. Motor DC yang dikontrol dengan driver IC L293D dapat dihubungkan ke ground maupun ke sumber tegangan positif karena di dalam driver L293D sistem driver yang digunakan adalah totem pool. Dalam 1 unit chip IC L293D terdiri dari 4 buah driver motor DC yang berdiri sendiri sendiri dengan kemampuan mengalirkan arus 1 Ampere tiap drivernya. Sehingga dapat digunakan untuk membuat driver H-bridge untuk 2 buah motor DC. Konstruksi pin driver motor DC IC l293D adalah sebagai berikut.
Konstruksi Pin Driver Motor DC IC L293D
Fungsi Pin Driver Motor DC IC L293D
- Pin EN (Enable, EN1.2, EN3.4) berfungsi untuk mengijinkan driver menerima perintah untuk menggerakan motor DC.
- Pin In (Input, 1A, 2A, 3A, 4A) adalah pin input sinyal kendali motor DC
- Pin Out (Output, 1Y, 2Y, 3Y, 4Y) adalah jalur output masing-masing driver yang dihubungkan ke motor DC
- Pin VCC (VCC1, VCC2) adalah jalur input tegangan sumber driver motor DC, dimana VCC1 adalah jalur input sumber tegangan rangkaian kontrol dirver dan VCC2 adalah jalur input sumber tegangan untuk motor DC yang dikendalikan.
- Pin GND (Ground) adalah jalu yang harus dihubungkan ke ground, pin GND ini ada 4 buah yang berdekatan dan dapat dihubungkan ke sebuah pendingin kecil.
Feature Driver Motor DC IC L293D Driver
motor DC IC L293D memiliki feature yang lengkap untuk sebuah driver motor DC
sehingga dapat diaplikasikan dalam beberapa teknik driver motor DC dan dapat
digunakan untuk mengendalikan beberapa jenis motor DC. Feature yang dimiliki
driver motor DC IC L293D sesuai dengan datasheet adalah sebagai berikut:
- Wide Supply-Voltage Range: 4.5 V to 36 V
- Separate Input-Logic Supply
- Internal ESD Protection
- Thermal Shutdown
- High-Noise-Immunity Inputs
- Functionally Similar to SGS L293 and SGS L293D
- Output Current 1 A Per Channel (600 mA for L293D)
- Peak Output Current 2 A Per Channel (1.2 A for L293D)
- Output Clamp Diodes for Inductive Transient Suppression (L293D)
Rangkaian Aplikasi Driver Motor DC IC
L293D
Pada gambar driver IC L293D diatas adalah contoh
aplikasi dari keempat unit driver motor DC yang dihubungkan secar berbeda
sesuai dengan keinginan dan kebutuhan.
c) Pulse Width Modulation
PWM (Pulse Width Modulation) adalah salah satu teknik modulasi dengan mengubah lebar pulsa (duty cylce) dengan nilai amplitudo dan frekuensi yang tetap. Satu siklus pulsa merupakan kondisi high kemudian berada di zona transisi ke kondisi low. Lebar pulsa PWM berbanding lurus dengan amplitudo sinyal asli yang belum termodulasi.
Pada board Arduino Uno, pin yang bisa dimanfaatkan untuk PWM adalah pin yang diberi tanda tilde (~), yaitu pin 3, 5, 6, 9, 10, dan pin 11. Pin-pin tersebut merupakan pin yang bisa difungsikan untuk input analog atau output analog. Oleh sebab itu, jika akan menggunakan PWM pada pin ini, bisa dilakukan dengan perintah analogWrite();
PWM pada arduino bekerja pada frekuensi 500Hz, artinya
500 siklus/ketukan dalam satu detik. Untuk setiap siklus, kita bisa memberi
nilai dari 0 hingga 255. Ketika kita memberikan angka 0, berarti pada pin
tersebut tidak akan pernah bernilai 5 volt (pin selalu bernilai 0 volt).
Sedangkan jika kita memberikan nilai 255, maka sepanjang siklus akan bernilai 5
volt (tidak pernah 0 volt). Jika kita memberikan nilai 127 (kita anggap setengah
dari 0 hingga 255, atau 50% dari 255), maka setengah siklus akan bernilai 5
volt, dan setengah siklus lagi akan bernilai 0 volt. Sedangkan jika jika
memberikan 25% dari 255 (1/4 * 255 atau 64), maka 1/4 siklus akan bernilai 5
volt, dan 3/4 sisanya akan bernilai 0 volt, dan ini akan terjadi 500 kali dalam
1 detik.
Gambar 2.4.1 Siklus Sinyal PWM pada Arduino
d) Analog to Digital Converters
ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan pada proses kerja ADC yaitu kecepatan sampling dan resolusi.
Kecepatan sampling menyatakan seberapa sering perangkat mampu mengkonversi sinyal analog ke dalam bentuk sinyal digital dalam selang waktu yang tertentu. Biasa dinyatakan dalam sample per second (SPS). Sementara Resolusi menyatakan tingkat ketelitian yang dimilliki. Pada Arduino, resolusi yang dimiliki adalah 10 bit atau rentang nilai digital antara 0 - 1023. Dan pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC pada Arduino mampu menangani sinyal analog dengan tegangan 0 - 5 volt.
Pada Arduino, menggunakan pin analog input yang
diawali dengan kode A( A0- A5 pada Arduino Uno). Fungsi untuk mengambil data
sinyal input analog menggunakan analogRead(pin);
